業界トップの高風量,高静圧
正転と逆転の両方向に送風できる
φ136 × 28 mm厚リバーシブルフローファンを発売
2021年8月31日
山洋電気株式会社は,業界トップ※1の高風量,高静圧を実現したφ136 × 28 mm厚のリバーシブルフローファン「San Ace 136RF」 9RFAタイプを開発,発売しました。

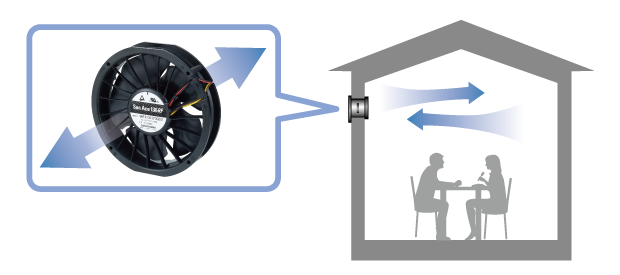

1台のファンで両方向に送風するような,住宅の換気システムなどに最適です。
特長
1. 高風量,高静圧
最大風量は2.10 m3/min,最大静圧は285 Paを実現。※2
業界トップ※1の性能を実現しました。
当社従来品※3に比べ,最大静圧は約2.8倍に向上しました。
2. ファンの台数を削減
PWM信号により,送風の方向や強さ(回転速度)を自在に制御できます。
複数台のファンを1台にまとめることで,設備のコスト削減と省スペースに貢献します。
また,回転速度を適切に制御することで,装置の低騒音,省エネルギーが期待できます。
3. どちらの方向でも同等の送風性能
どちらの方向に送風する場合でも,ほぼ同等の風量,静圧が得られます。
装置を設計するうえで,方向による特性の違いを考慮する必要はありません。
※1 2021年8月31日現在。同サイズの産業用リバーシブルフローファンとして。当社調べ。
※2 型番:9RFA1312P3G001,9RFA1324P3G001の風吹出方向が正方向時の場合。
※3 当社従来品は,リバーシブルフローファン φ136 × 28 mm厚 「San Ace 136RF」 9RFタイプ(型番:9RF1312P3H001)。
仕様
外形寸法:φ136 × 28 mm厚 質量:204 g
型番 | 風吹出 方向 |
定格 電圧 |
使用電圧 範囲 |
定格 入力 |
定格回転 速度 |
最大風量 | 最大静圧 | 騒音 レベル |
||
---|---|---|---|---|---|---|---|---|---|---|
[V] | [V] | [W] | [min-1] | [m3/min] | [CFM] | [Pa] | [inchH2O] | [dB(A)] | ||
9RFA1312P3G001 | 正方向 | 12 | 10.2~13.8 | 3.00 | 5450 | 2.10 | 74.2 | 285 | 1.14 | 49 |
逆方向 | 2.05 | 72.4 | 280 | 1.12 | 52 | |||||
9RFA1312P3H001 | 正方向 | 1.92 | 4350 | 1.67 | 59.2 | 185 | 0.74 | 44 | ||
逆方向 | 1.63 | 57.8 | 180 | 0.72 | 47 | |||||
9RFA1324P3G001 | 正方向 | 24 | 20.4~27.6 | 3.12 | 5450 | 2.10 | 74.2 | 285 | 1.14 | 49 |
逆方向 | 2.05 | 72.4 | 280 | 1.12 | 52 | |||||
9RFA1324P3H001 | 正方向 | 1.92 | 4350 | 1.67 | 59.2 | 185 | 0.74 | 44 | ||
逆方向 | 1.63 | 57.8 | 180 | 0.72 | 47 |
期待寿命:40000時間 (L10:残存率90%,60℃,定格電圧,連続運転,フリーエアー状態)
カタログデータ
用途
住宅の換気システムなど
発売日
2021年8月31日
販売見込台数
7,000台/月
価格
オープンプライス
安全上のご注意
リリースに記載されている内容はすべて,2021年8月31日現在の実績です。
